產品參數

型號說明選型相關參數 產品參數 結構分解圖尺寸選型表減速機安裝方位輸出軸尺寸輸出法蘭尺寸減速機嚙合參數 扭力臂尺寸防塵蓋尺寸減速機配件安裝方位減速機輸入尺寸

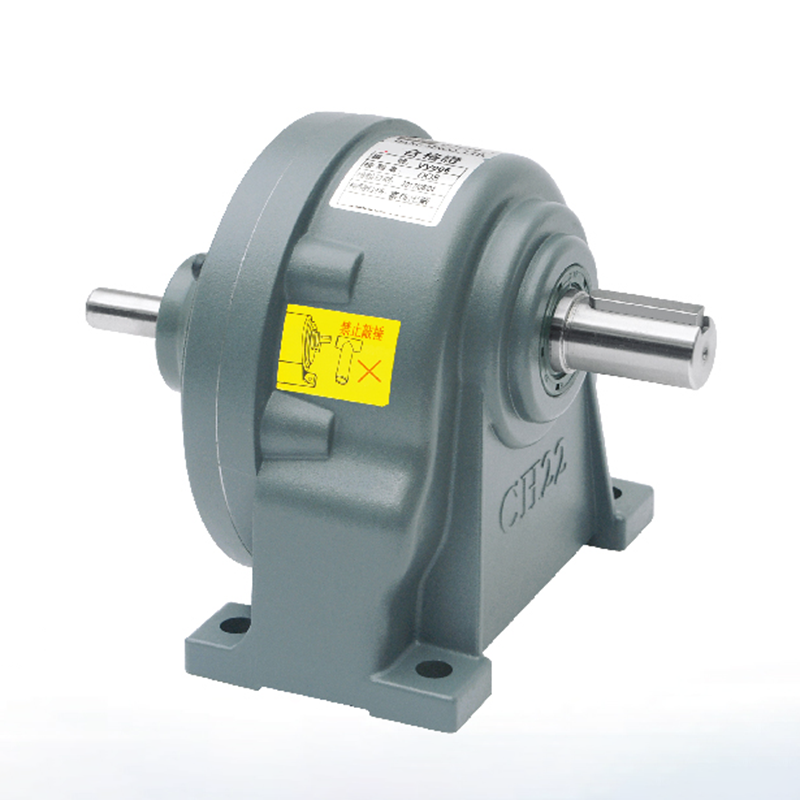

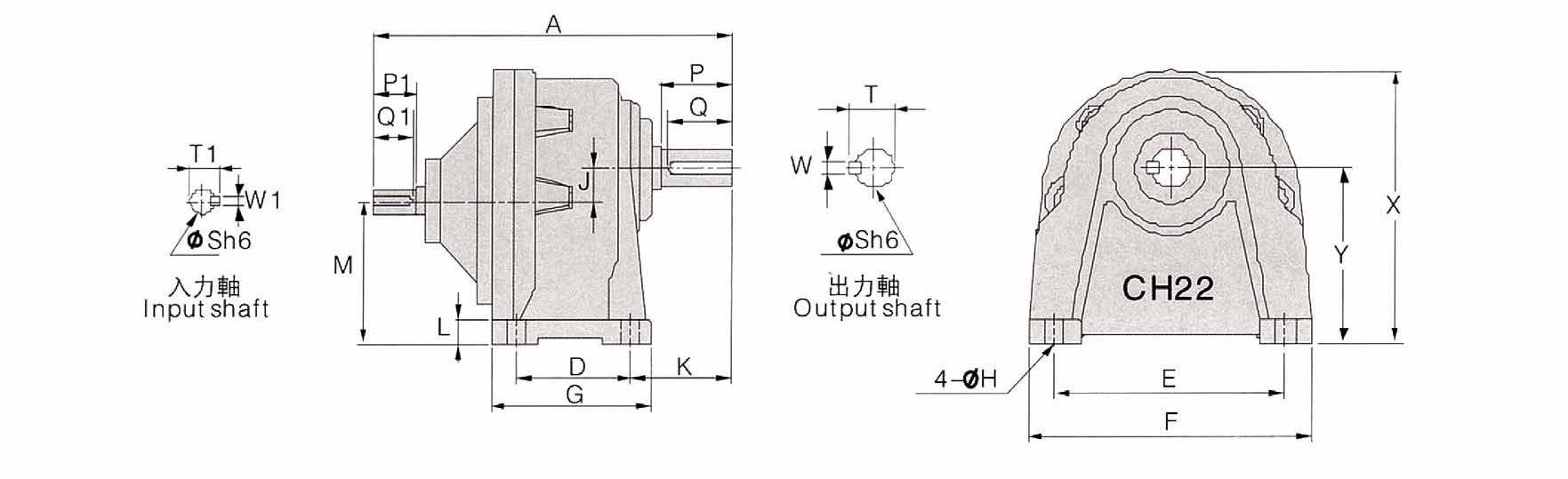

CHD 臥式雙軸減速機尺寸表：點擊對應的下載鏈接即可下載該尺寸圖

馬力	減速比	A	D	E	F	G	H	L	J	K	M	X	Y	P	Q	S	T	W	P1	Q1	S1	T1	W1	重量	PDF下載	三維下載
100W (1/8HP)	3~50	173	40	110	135	65	9	10	16	48	72.5	132	88.5	30	25	18	20	5	30	25	14	16	5	3	PDF	STEP
100W (1/8HP)	60~200	207	65	130	163	90	11	15	18.2	56	79.3	152	97.5	40	35	22	25	7	30	25	14	16	5	4	PDF	STEP
200W (1/4HP)	3~10	173	40	110	135	65	9	10	16	48	72.5	132	88.5	30	25	18	20	5	30	25	14	16	5	3	PDF	STEP
200W (1/4HP)	15~90	207	65	130	163	90	11	15	18.2	56	79.3	152	97.5	40	35	22	25	7	30	25	14	16	5	5	PDF	STEP
200W (1/4HP)	100~200	263	90	140	180	120	11	15	20.8	66	95.2	180	116	45	40	28	31	7	30	25	14	16	5	7	PDF	STEP
400W （1/2HP）	3~10	207	65	130	163	90	11	15	18.2	56	79.3	152	97.5	40	35	22	25	7	30	25	14	16	5	6	PDF	STEP
400W （1/2HP）	15~90	263	90	140	180	120	11	15	20.8	66	95.2	180	116	45	40	28	31	7	30	25	14	16	5	7	PDF	STEP
400W （1/2HP）	100~200	300	130	170	215	160	13	20	30.2	76	108.3	210	138.5	55	50	32	35.5	10	30	25	14	16	5	19	PDF	STEP
750W (1HP)	3~25	269	90	140	180	120	11	15	20.8	66	95.2	180	116	45	40	28	31	7	40	35	19	21.5	6	7	PDF	STEP
750W (1HP)	30~200	310	130	170	215	160	13	20	30.2	76	108.3	210	138.5	55	50	32	35.5	10	40	35	19	21.5	6	21	PDF	STEP
750W (1HP)	125~200	336	150	210	260	185	15	23	42.2	85	117.8	255	160	65	60	40	43.5	10	40	35	19	21.5	6	35	PDF	STEP
1500W (2HP)	3~25	320	130	170	215	160	13	20	30.2	76	108.3	210	138.5	55	50	32	35.5	10	50	40	24	27.5	8	21	PDF	STEP
1500W (2HP)	30~120	350	150	210	260	185	15	23	42.2	85	117.8	255	160	65	60	40	43.5	10	50	40	24	27.5	8	35	PDF	STEP
1500W (2HP)	125~180	410	170	265	330	220	19	25	51.4	100	148.6	320	200	80	75	50	54	10	50	40	24	27.5	8	55	PDF	STEP
2200W (3HP)	3~60	360	150	210	260	185	15	23	42.2	85	117.8	255	160	65	60	40	43.5	10	60	50	28	31	8	35	PDF	STEP
2200W (3HP)	70~120	410	170	265	330	220	19	25	51.4	100	148.6	320	200	80	75	50	54	14	60	50	28	31	8	55	PDF	STEP
3700W (5HP)	3~25	360	150	210	260	185	15	23	42.2	85	117.8	255	160	65	60	40	43.5	10	60	50	28	31	8	35	PDF	STEP
3700W(5HP)	30~80	410	170	265	330	220	19	25	51.4	100	148.6	320	200	80	75	50	54	14	60	50	28	31	8	55	PDF	STEP
